Hướng dẫn chi tiết cách thi công hệ thống chống sét an toàn và đúng kỹ thuật

Tác giả: Ban biên tập Kỹ thuật SET Toàn Cầu.Tham vấn chuyên môn: Chuyên gia chống sét TCVN 9385:2012

Tại Việt Nam, khí hậu nhiệt đới gió mùa mang đến lượng mưa lớn kèm theo sấm sét dày đặc, đặc biệt là vào mùa hè. Theo số liệu từ Viện Vật lý Địa cầu, mỗi năm nước ta hứng chịu khoảng 2 triệu cú sét đánh. Đây là mối đe dọa trực tiếp đến tính mạng con người và các thiết bị điện tử đắt tiền trong gia đình.

Vậy làm thế nào để bảo vệ ngôi nhà của bạn trước “thiên lôi”? Lắp đặt hệ thống chống sét là giải pháp bắt buộc. Bài viết này sẽ hướng dẫn chi tiết quy trình thi công đúng kỹ thuật, tuân thủ tiêu chuẩn TCVN 9385:2012, giúp bạn an tâm tuyệt đối mỗi khi mưa bão về.

---

1. Tổng quan về hệ thống chống sét: “Lá chắn” bảo vệ ngôi nhà

Trước khi đi vào kỹ thuật thi công, chúng ta cần hiểu bản chất của hệ thống này.

Hệ thống chống sét là gì?

Hiểu một cách đơn giản nhất, hệ thống chống sét hoạt động giống như một “chiếc van xả áp” cho ngôi nhà. Khi năng lượng khổng lồ từ tia sét (hàng nghìn Volts) tìm đến công trình, hệ thống này sẽ “hứng” lấy dòng điện đó và mở một lối đi an toàn, dẫn thẳng xuống lòng đất để trung hòa năng lượng mà không gây tổn hại đến kết cấu bê tông hay thiết bị điện bên trong.

Hệ thống chống sét chuẩn kỹ thuật bao gồm 3 thành phần chính: Kim thu sét (đặt tại vị trí cao nhất để đón sét), Dây dẫn sét (dẫn dòng điện từ kim xuống đất) và Hệ thống tiếp địa (cọc và dây chôn ngầm giúp tản năng lượng sét). Lợi ích cốt lõi là giảm thiểu nguy cơ cháy nổ, bảo vệ tính mạng con người và ngăn chặn hư hỏng thiết bị điện tử do xung điện áp cao.

2. Nguyên tắc và Tiêu chuẩn TCVN cần tuân thủ

Để đảm bảo an toàn, việc thi công không được phép làm “áng chừng” mà phải tuân theo các quy chuẩn khắt khe.

Tiêu chuẩn TCVN 9385:2012

Đây là tiêu chuẩn hiện hành cao nhất tại Việt Nam về chống sét cho công trình xây dựng. Mọi thông số từ chất liệu kim, tiết diện dây dẫn đến độ sâu cọc tiếp địa đều phải tham chiếu theo tài liệu này.

Các nguyên tắc vàng khi thi công:

• Điện trở tiếp địa an toàn: Hệ thống tiếp địa phải đảm bảo giá trị điện trở suất đất $R_{đ} \le 10 \Omega$ (Ohm). Đây là điều kiện tiên quyết để sét tản nhanh vào lòng đất.

• Tính liên tục: Toàn bộ hệ thống dây dẫn phải liền mạch, hạn chế tối đa mối nối để tránh phát sinh tia lửa điện khi sét đánh.

• Khoảng cách an toàn: Giữ khoảng cách tối thiểu 2 mét giữa bộ phận chống sét và các đường dây điện, cáp tín hiệu trong nhà để tránh hiện tượng phóng điện hồ quang (Side flash).

3. Khảo sát và Xác định vùng nguy cơ bị sét đánh

Không phải công trình nào cũng chịu rủi ro như nhau. Việc khảo sát giúp tối ưu chi phí và hiệu quả bảo vệ.

3 dấu hiệu cho thấy công trình cần lắp chống sét ngay:

1. Vị trí địa lý: Nhà nằm ở khu vực trống trải, đồi cao, cánh đồng hoặc gần sông hồ lớn.

2. Đặc điểm kiến trúc: Nhà cao hơn các công trình lân cận, có kết cấu chứa nhiều khung thép, tum thang máy hoặc chứa nhiều thiết bị điện tử nhạy cảm (Server, hệ thống Smarthome).

3. Lịch sử khu vực: Nơi từng ghi nhận sét đánh hoặc mật độ giông sét cao.

Dữ liệu cần thu thập khi khảo sát: Chiều cao tổng thể, chiều dài, chiều rộng và kết cấu mái (mái tôn, mái ngói, hay bê tông cốt thép).

4. Phân loại các công nghệ chống sét phổ biến

Tùy vào nhu cầu và ngân sách, bạn có thể lựa chọn các giải pháp sau:

Chống sét trực tiếp (Bảo vệ bên ngoài)

Nhiệm vụ là hứng tia sét đánh thẳng vào tòa nhà.

• Cổ điển (Franklin): Sử dụng các thanh kim loại (đồng, thép mạ kẽm) nhọn đầu. Phù hợp cho nhà nhỏ, phạm vi bảo vệ hẹp.

• Hiện đại (Tia tiên đạo sớm – ESE): Kim thu sét chủ động phát ra tia tiên đạo để đón dòng sét từ xa. Phạm vi bảo vệ rộng (lên tới bán kính hơn 100m), thẩm mỹ cao, phù hợp cho biệt thự, nhà xưởng, tòa nhà cao tầng.

Chống sét lan truyền (Bảo vệ bên trong)

Ngay cả khi sét không đánh trực tiếp, xung điện từ sét đánh cách đó vài trăm mét vẫn có thể theo đường dây điện/Internet phá hủy tivi, tủ lạnh, máy tính.

• Giải pháp: Lắp đặt thiết bị cắt lọc sét (SPD) tại tủ điện tổng để bảo vệ mạng điện và đường dây tín hiệu.

Tham khảo thêm: [Sự khác biệt giữa chống sét trực tiếp và chống sét lan truyền mà bạn cần biết]

5. Quy trình thi công chống sét 7 bước đúng kỹ thuật

Đây là phần quan trọng nhất, quyết định chất lượng của toàn bộ hệ thống. Dưới đây là quy trình chuẩn mà SET Toàn Cầu áp dụng:

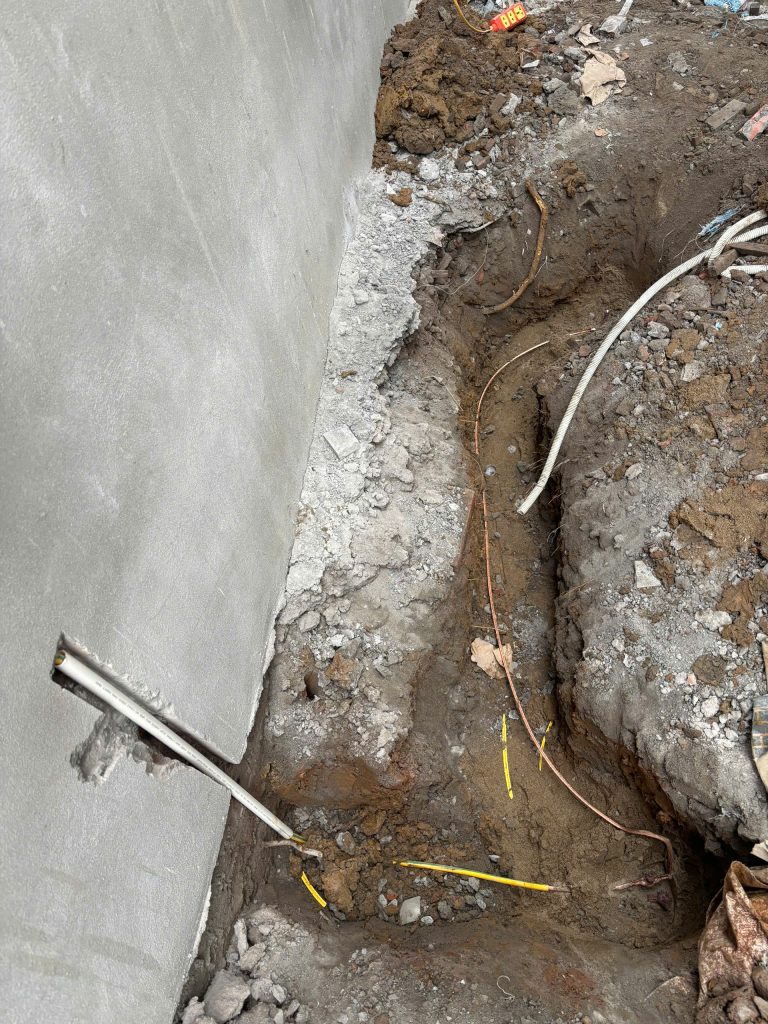

Bước 1: Thi công bãi tiếp địa (Trái tim của hệ thống)

• Đào rãnh hoặc khoan giếng tiếp địa tùy địa chất.

• Đóng cọc tiếp địa (thường là cọc đồng hoặc thép mạ đồng D16) xuống độ sâu từ 1.5m – 3m. Khoảng cách giữa các cọc thường bằng chiều dài cọc.

• Yêu cầu: Đảm bảo điện trở đo được sau khi đóng cọc phải nhỏ hơn $10 \Omega$. Nếu đất quá khô hoặc đá, cần sử dụng thêm hóa chất giảm điện trở GEM.

Bước 2: Gia công cột đỡ kim thu sét

• Sử dụng cột inox hoặc thép mạ kẽm nhúng nóng để chống rỉ sét, đảm bảo độ bền trên 20 năm.

• Cột cần được bắt chặt vào kết cấu mái, có hệ thống dây neo gia cố để chịu được gió bão cấp 10-12.

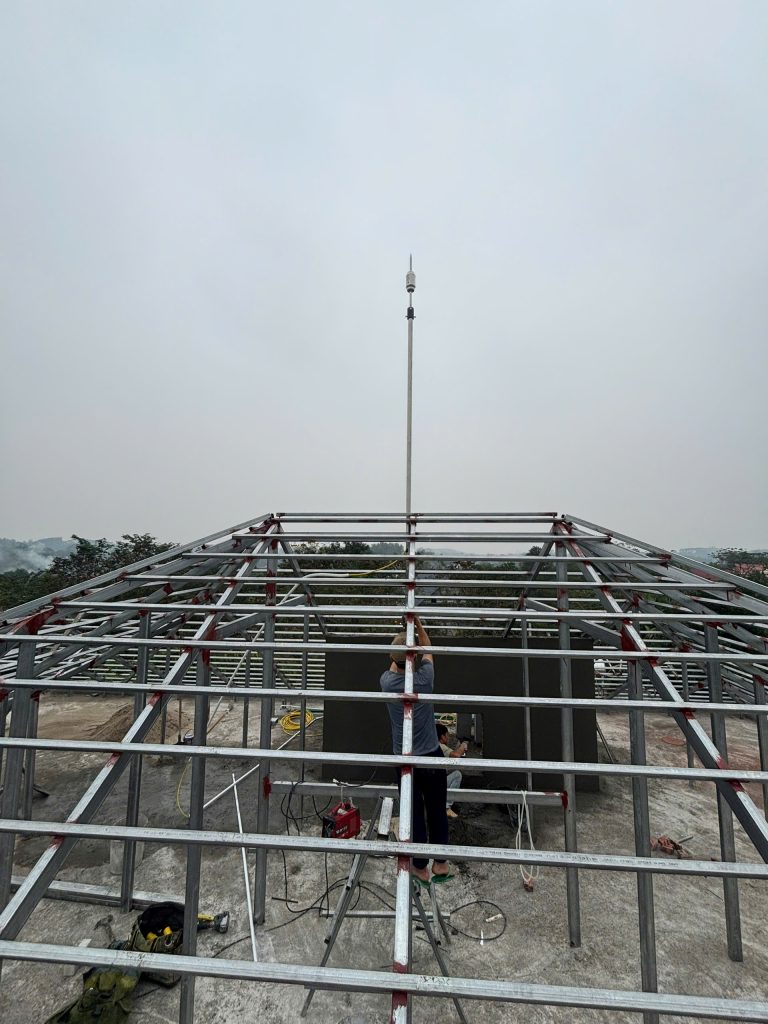

Bước 3: Lắp đặt kim thu sét

• Kết nối kim thu sét với cột đỡ thông qua khớp nối cách điện (composite hoặc nhựa chuyên dụng) để ngăn dòng sét truyền vào kết cấu nhà qua cột đỡ.

• Lắp đặt ở vị trí cao nhất của công trình.

Bước 4: Đi dây dẫn sét (Dây thoát sét)

• Vật liệu: Sử dụng cáp đồng trần hoặc cáp đồng bọc PVC. Tiết diện tối thiểu theo tiêu chuẩn là 50mm2 (thường gọi là cáp M50).

• Kỹ thuật: Dây đi thẳng nhất có thể. Tuyệt đối hạn chế gấp khúc góc nhọn (<90 độ) vì tại điểm gấp khúc, dòng sét có thể phóng ra ngoài thay vì đi theo dây. Nên luồn dây trong ống nhựa PVC để tăng độ bền và an toàn.

Bước 5: Lắp hộp kiểm tra điện trở

• Lắp đặt hộp kiểm tra ở vị trí thuận lợi (thường cách mặt đất 1.2m – 1.5m) để dễ dàng đo đạc, kiểm tra định kỳ hằng năm.

Bước 6: Hàn hóa nhiệt hoặc kẹp tiếp địa

• Liên kết dây dẫn sét và hệ thống cọc tiếp địa.

• Khuyên dùng: Nên sử dụng phương pháp hàn hóa nhiệt (Exothermic Welding). Mối hàn này giúp đồng nhất vật liệu, không bị ăn mòn theo thời gian, dẫn điện tốt hơn hẳn so với dùng kẹp cơ khí (kẹp U).

Bước 7: Hoàn trả mặt bằng và đo đạc nghiệm thu

• Lấp đất, đầm chặt bãi tiếp địa.

• Sử dụng máy đo điện trở đất chuyên dụng để kiểm tra lần cuối. Nếu đạt chuẩn (<10 Ohm), tiến hành bàn giao.

6. Giải pháp tối ưu cho từng loại hình công trình

Mỗi ngôi nhà có đặc thù riêng, cần linh hoạt trong thi công:

Nhà mái ngói (Kiểu Nhật, Thái)

• Thách thức: Khó cố định cột, dễ dột nước.

• Giải pháp: Sử dụng chân đế chuyên dụng ôm vào kèo mái hoặc cột đỡ thấp (1-2m) để đảm bảo thẩm mỹ. Kim thu sét ESE nhỏ gọn là lựa chọn tốt.

Nhà phố, nhà mái bằng

• Lợi thế: Dễ thi công.

• Giải pháp: Tận dụng trục hộp kỹ thuật (giếng trời) để đi dây thoát sét kín đáo. Nếu diện tích đất hẹp, có thể sử dụng phương pháp khoan giếng thả cọc tiếp địa sâu (khoan thăm dò).

Nhà xưởng, nhà mái tôn

• Lưu ý PCCC: Bắt buộc phải có giấy kiểm định chống sét hàng năm để phục vụ công tác Phòng cháy chữa cháy.

• Kỹ thuật: Cột đỡ thường cao 5m để tạo vùng bảo vệ lớn bao trùm nhà xưởng. Phải cách điện tuyệt đối giữa kim và mái tôn để tránh sét đánh làm thủng mái gây cháy.

7. Những lưu ý “sống còn” và bảo trì hệ thống

An toàn là trên hết

• Tuyệt đối không thi công khi trời đang mưa giông hoặc có dấu hiệu sấm sét.

• Ngắt toàn bộ nguồn điện 220V trong khu vực thi công khi đang hàn hoặc khoan cắt.

Lựa chọn vật tư

• Đừng tiết kiệm bằng cách dùng dây nhôm hoặc dây tiết diện nhỏ (<50mm2). Đồng là vật liệu tốt nhất nhờ khả năng dẫn điện và chịu dòng sét lớn mà không bị nóng chảy tức thời.

Bảo trì định kỳ

Hệ thống chống sét không phải lắp xong là “quên” luôn. Cọc tiếp địa chôn dưới đất có thể bị ăn mòn, dây dẫn có thể bị đứt do ngoại lực.

• Tần suất: Kiểm tra ít nhất 1 lần/năm (tốt nhất là trước mùa mưa bão).

• Công việc: Đo lại điện trở đất, kiểm tra mối nối và độ chắc chắn của cột đỡ kim.

Dự toán chi phí

Một hệ thống chống sét tiêu chuẩn cho nhà dân dụng thường dao động từ 4.000.000đ – 18.000.000đ trọn gói. Giá thành phụ thuộc vào:

• Công nghệ kim thu sét (Cổ điển hay Tia tiên đạo ESE).

• Số lượng cọc tiếp địa và chiều dài dây cáp đồng.

• Địa chất khu vực thi công (đất thịt dễ làm hơn đất đá đồi núi).

---

8. Các câu hỏi thường gặp (People Also Ask)

Hệ thống chống sét có “hút” sét về nhà không?

Trả lời: Không hẳn là “hút” theo nghĩa tiêu cực. Kim thu sét hoạt động như một điểm ưu tiên để đón tia sét nếu nó đánh vào khu vực đó. Thay vì sét đánh vào góc tường, bồn nước gây vỡ nứt, nó sẽ đánh vào kim thu và được dẫn an toàn xuống đất.

Tôi có thể tự lắp đặt hệ thống chống sét không?

Trả lời: Không khuyến khích. Việc tự lắp đặt tiềm ẩn rủi ro lớn nếu bạn không có máy đo điện trở đất chuyên dụng. Nếu điện trở đất không đạt (>10 Ohm), hệ thống sẽ vô tác dụng, thậm chí gây nguy hiểm ngược lại (sét đánh vào kim nhưng không thoát được xuống đất sẽ phóng vào nhà).

Nhà 2 tầng thấp hơn nhà hàng xóm 5 tầng thì có cần lắp không?

Trả lời: Vẫn cần thiết. Sét có thể đánh tạt ngang (side flash) hoặc đánh vào các thiết bị anten, bồn nước inox trên mái nhà thấp. Ngoài ra, sét lan truyền vẫn có thể xâm nhập qua đường dây điện.

---

Kết luận

Đầu tư cho hệ thống chống sét chính là mua sự an tâm bền vững cho gia đình bạn trước sự khắc nghiệt của thiên nhiên. Một hệ thống đúng kỹ thuật không chỉ bảo vệ tài sản mà còn là lá chắn sinh mệnh cho người thân.

Nếu bạn đang tìm kiếm một đơn vị thi công uy tín, am hiểu sâu về địa chất và kỹ thuật chống sét tại Hà Nội và các tỉnh phía Bắc, hãy để SET Toàn Cầu đồng hành cùng bạn. Chúng tôi cam kết thi công đúng tiêu chuẩn TCVN, đo đạc minh bạch và bảo hành dài hạn.
