Cách Bố Trí Cọc Tiếp Địa Đúng Tiêu Chuẩn – Hướng Dẫn Kỹ Thuật Từ A–Z

Mở Đầu: Tại Sao Cách Bố Trí Cọc Tiếp Địa Lại Quan Trọng?

Sét đánh mang theo hàng tỷ joule năng lượng. Năng lượng đó phải đi đâu đó.

Nếu hệ thống tiếp địa hoạt động đúng, dòng điện sét thoát an toàn xuống đất. Nếu không, nó phá hủy thiết bị, gây cháy nổ — thậm chí cướp đi tính mạng.

Vấn đề không chỉ nằm ở việc có cọc tiếp địa hay không. Vấn đề nằm ở cách bố trí cọc tiếp địa đúng kỹ thuật.

Bài viết này cung cấp hướng dẫn chi tiết — từ chọn vị trí, sơ đồ bố trí, khoảng cách cọc, đến tiêu chuẩn điện trở đất. Tất cả đều dựa trên tiêu chuẩn TCVN 9385:2012 và TCVN 9358:2012 — hai tiêu chuẩn quốc gia cốt lõi trong ngành chống sét Việt Nam.

---

1. Cọc Tiếp Địa Là Gì? Vai Trò Trong Hệ Thống Chống Sét

Cọc tiếp địa (Ground Rod / Earth Electrode) là thanh kim loại dẫn điện được đóng sâu vào đất. Nó tạo ra đường dẫn điện trở kháng thấp từ công trình xuống lòng đất.

Trong hệ thống chống sét đánh thẳng, cọc tiếp địa đóng vai trò là “trạm cuối”. Nó nhận dòng điện từ kim thu sét qua dây thoát sét và phân tán năng lượng vào đất.

Một hệ thống tiếp địa hoàn chỉnh gồm ba thành phần:

• Cọc tiếp địa (Ground Rod): Điện cực kim loại đóng thẳng hoặc chôn ngang vào đất.
• Dây tiếp địa (Earthing Conductor): Dây đồng trần nối các cọc lại với nhau.
• Mạng tiếp đất (Earthing Network): Toàn bộ hệ thống kết nối phân tán năng lượng.

Nếu bố trí cọc sai, điện trở đất tăng cao. Dòng sét không thoát được. Nguy hiểm xảy ra.

---

2. Tiêu Chuẩn Kỹ Thuật Áp Dụng Khi Bố Trí Cọc Tiếp Địa

Việt Nam có hai tiêu chuẩn quốc gia chính liên quan trực tiếp đến việc bố trí cọc tiếp địa:

Theo TCVN 9385:2012, điện trở tiếp địa của hệ thống chống sét không được vượt quá 10 Ω. Với hệ thống điện lực và chống sét lan truyền, con số này là ≤ 4 Ω.

Chuyên gia khuyến cáo: Luôn kiểm tra điện trở đất trước và sau khi thi công. Đừng chờ đến khi sét đánh mới phát hiện ra sai sót.

---

3. Các Loại Cọc Tiếp Địa Phổ Biến

Trước khi bố trí, cần chọn đúng loại cọc. Mỗi loại có ưu nhược điểm riêng:

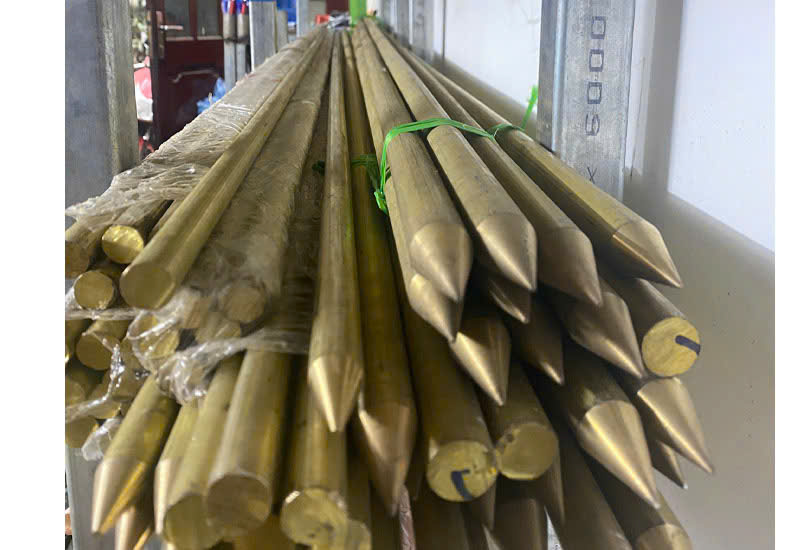

Cọc Tiếp Địa Thép Mạ Đồng (Copper-Bonded Rod)

Đây là loại phổ biến nhất hiện nay. Lõi thép được mạ đồng điện phân dày 250 micron (theo tiêu chuẩn UL 467). Độ bền cao. Giá hợp lý. Phù hợp với hầu hết công trình dân dụng và công nghiệp.

• Kích thước thông dụng: D14mm × 2,4m hoặc D16mm × 2,4m
• Tiêu chuẩn: UL 467, BS 6671, BS 8430

Cọc Tiếp Địa Đồng Nguyên Chất (Pure Copper Rod)

Hàm lượng đồng đạt 99,9%. Khả năng dẫn điện tối ưu. Chi phí cao hơn. Dùng cho các công trình yêu cầu an toàn tuyệt đối như trạm biến áp, nhà máy điện, trạm viễn thông.

Cọc Thép Mạ Kẽm

Chi phí thấp nhất. Tuổi thọ ngắn hơn. Chỉ dùng cho công trình tạm thời hoặc môi trường ít ăn mòn.

Xem đầy đủ các loại cọc tiếp địa chống sét chính hãng tại đây.

---

4. Cách Bố Trí Cọc Tiếp Địa Đúng Tiêu Chuẩn

Đây là phần quan trọng nhất. Bố trí sai — dù cọc tốt đến đâu — vẫn không hiệu quả.

4.1. Khảo Sát Vị Trí Trước Khi Đóng Cọc

Bước đầu tiên: đo điện trở suất của đất (Soil Resistivity) tại vị trí dự kiến.

Điện trở suất đất (ρ) ảnh hưởng trực tiếp đến số lượng cọc cần dùng:

Nguyên tắc: Đất có điện trở suất càng cao, cần dùng càng nhiều cọc.

Ngoài ra, cần kiểm tra kỹ các công trình ngầm (cáp điện, ống nước, ống gas) trước khi đào. Đây là bước không thể bỏ qua để đảm bảo an toàn thi công.

4.2. Ba Sơ Đồ Bố Trí Cọc Tiếp Địa Chuẩn Nhất

 Ảnh: Phương pháp bố trí thi công hệ thống tiếp địa chống sét. Nguồn: chongsettiepdia.com

Sơ đồ hàng thẳng (Linear Array)

Các cọc xếp thành một đường thẳng. Dễ thi công nhất. Phù hợp với mặt bằng hẹp dài như tường rào, hành lang nhà xưởng. Khoảng cách tối thiểu giữa các cọc bằng 1,5 đến 2 lần chiều dài cọc.

Sơ đồ hình tam giác (Triangular Array)

Ba cọc bố trí tại ba đỉnh tam giác đều. Đây là dạng phổ biến nhất cho nhà ở dân dụng và nhà xưởng nhỏ. Hiệu quả phân tán năng lượng tốt. Tiết kiệm diện tích.

Sơ đồ hình vòng tròn / hình chữ nhật (Ring/Grid Array)

Nhiều cọc kết nối thành vòng hoặc lưới. Dùng cho các công trình lớn: tòa nhà cao tầng, nhà máy, trạm biến áp. Điện trở đất thấp nhất. Bảo vệ toàn diện nhất.

Lưu ý của chuyên gia: Bố trí sơ đồ cọc tiếp địa tối thiểu phải bằng chiều dài cọc để tránh hiệu ứng màn che (shielding effect) — tức là các cọc quá gần nhau sẽ triệt tiêu hiệu quả của nhau.

4.3. Khoảng Cách Giữa Các Cọc Tiếp Địa

Đây là thông số kỹ thuật nhiều đơn vị bỏ qua — và đây là sai lầm nghiêm trọng.

Khoảng cách tối thiểu giữa hai cọc = chiều dài của cọc.

Ví dụ: Dùng cọc dài 2,4m → khoảng cách tối thiểu giữa hai cọc là 2,4m.

Trong thực tế, khoảng cách lý tưởng là 2 lần chiều dài cọc để đạt hiệu suất tối ưu.

• Cọc 2,4m → khoảng cách lý tưởng: 4,8m
• Cọc 3m → khoảng cách lý tưởng: 6m
• Các cọc của phân xưởng không được xa nhau quá 20m

Nếu mặt bằng không đủ, có thể đóng cọc gần hơn — nhưng phải bù bằng cách tăng số lượng cọc hoặc dùng hóa chất giảm điện trở đất.

4.4. Độ Sâu Đóng Cọc và Vị Trí Lắp Đặt

Cọc tiếp địa phải được đóng ngập hoàn toàn trong đất. Đỉnh cọc cách mặt đất 10 – 15cm (tính từ đáy rãnh đào).

Vị trí lắp đặt lý tưởng:

• Gần nguồn nước ngầm, khu vực đất ẩm thường xuyên.
• Cách xa cáp điện ngầm, ống nước, ống gas tối thiểu 1m.
• Cách công trình chính ít nhất 2m (theo TCVN 9358:2012).
• Gần các thiết bị điện quan trọng cần bảo vệ (trạm biến áp, máy phát điện).

Tránh đặt cọc ở:

• Nơi đất khô, cứng, nhiều đá sỏi.
• Gần đường ống kim loại ngầm (nguy cơ ăn mòn điện hóa).
• Khu vực ngập nước cố định (gây mục cọc nhanh).

4.5. Kết Nối Cọc Bằng Dây Đồng và Hàn Hóa Nhiệt

Sau khi đóng cọc, dùng dây đồng trần tiết diện tối thiểu 50mm² để nối các cọc lại với nhau.

Phương pháp kết nối hàn hóa nhiệt (Exothermic Welding / Cadweld) là tiêu chuẩn hiện hành. Mối hàn hóa nhiệt cho điện trở mối nối gần bằng 0, không bị rỉ sét, tuổi thọ trên 30 năm. Đây là phương pháp ưu việt hơn hẳn so với kẹp bulông thông thường.

---

5. Quy Trình Thi Công Bố Trí Cọc Tiếp Địa – 6 Bước Chuẩn Kỹ Thuật

 Ảnh: Sơ đồ thiết kế hệ thống tiếp địa bố trí cọc tiếp địa chuẩn kỹ thuật. Nguồn: MEP Engineers / truongthanhphuong.com

Bước 1: Đo điện trở suất đất Dùng máy đo địa điện (Earth Resistivity Meter) theo phương pháp Wenner. Kết quả xác định số cọc và sơ đồ bố trí cần thiết.

Bước 2: Đào rãnh / khoan giếng tiếp địa

• Rãnh ngang: Rộng 300 – 500mm, sâu 600 – 800mm.
• Giếng khoan: Sâu 20 – 40m, đường kính dưới 90mm (dùng khi đất có điện trở suất cao hoặc diện tích hạn chế).

Bước 3: Đóng cọc tiếp địa Đóng cọc thẳng đứng. Đầu cọc nhô lên khỏi đáy rãnh 5cm để dễ kết nối. Dùng thiết bị đóng cọc chuyên dụng — tránh dùng búa thường làm biến dạng đầu cọc.

Bước 4: Rải hóa chất giảm điện trở đất (GEM) Đổ hóa chất GEM (Grounding Enhancement Material) quanh thân cọc. GEM giảm điện trở suất đất 50 – 90%. Đặc biệt quan trọng ở vùng đất cát, đất đá, đồi núi.

Bước 5: Nối dây và hàn hóa nhiệt Dùng dây đồng trần M50 – M70mm² nối các cọc. Hàn hóa nhiệt tại mỗi điểm kết nối. Kiểm tra lại toàn bộ mối nối.

Bước 6: Lấp đất và lắp hố kiểm tra Lấp đất vào rãnh. Nén chặt. Đặt hố kiểm tra điện trở (Test Pit) tại vị trí cọc trung tâm — mặt hố bằng phẳng với mặt đất.

Xem hướng dẫn đầy đủ tại: Các bước lắp đặt hệ thống chống sét đạt tiêu chuẩn.

---

6. Điện Trở Tiếp Địa – Tiêu Chuẩn Và Cách Đo

Sau khi hoàn thành bố trí cọc, việc đo điện trở tiếp địa là bắt buộc. Đây là thước đo hiệu quả thực tế của toàn hệ thống.

Tiêu Chuẩn Điện Trở Đất Theo TCVN

Cách Đo Điện Trở Đất

Dùng thiết bị Earth Resistance Meter (máy đo điện trở đất 3 cực hoặc 4 cực). Phương pháp đo phổ biến nhất: phương pháp ba điểm (Fall of Potential Method).

Nếu kết quả đo vượt quá giới hạn cho phép, cần áp dụng một hoặc nhiều biện pháp:

• Bổ sung thêm cọc tiếp địa.
• Tăng chiều dài cọc.
• Dùng hóa chất GEM.
• Khoan giếng tiếp địa sâu hơn.

---

7. Hóa Chất Giảm Điện Trở Đất – Giải Pháp Cho Đất Khó

Ở nhiều vùng Việt Nam — đặc biệt là miền núi, Tây Nguyên, ven biển — đất có điện trở suất rất cao. Số lượng cọc cần thiết có thể lên đến 10 – 20 cọc.

Hóa chất GEM (Grounding Enhancement Material) là giải pháp hiệu quả và tiết kiệm chi phí. GEM gồm hỗn hợp than chì (graphite), đất sét bentonite và muối khoáng.

Ưu điểm của GEM:

• Giảm điện trở suất đất 50 – 90%.
• Hiệu quả ngay cả khi đất khô.
• Không ăn mòn cọc, không gây ô nhiễm đất.
• Tuổi thọ trên 20 năm.

Cách dùng: Đổ GEM trực tiếp vào rãnh hoặc giếng quanh thân cọc. Sau đó lấp đất và nén chặt.

---

8. Các Lỗi Thường Gặp Khi Bố Trí Cọc Tiếp Địa

Dưới đây là những sai lầm phổ biến — và cách tránh:

Lỗi 1: Khoảng cách cọc quá nhỏ Các cọc đặt quá gần nhau gây hiệu ứng màn che. Hiệu quả tiếp địa giảm mạnh dù dùng nhiều cọc. Giải pháp: Tuân thủ nguyên tắc khoảng cách tối thiểu bằng chiều dài cọc.

Lỗi 2: Không kiểm tra công trình ngầm Cọc đóng vào cáp điện hoặc ống nước ngầm gây sự cố nghiêm trọng. Giải pháp: Khảo sát kỹ mặt bằng trước khi đào.

Lỗi 3: Chọn vị trí đất khô, cứng Điện trở đất cao. Dòng sét không thoát được hiệu quả. Giải pháp: Chọn vị trí đất ẩm hoặc dùng hóa chất GEM.

Lỗi 4: Dùng kẹp bulông thay vì hàn hóa nhiệt Kẹp bulông bị oxy hóa theo thời gian. Điện trở mối nối tăng cao. Giải pháp: Luôn dùng hàn hóa nhiệt tại mọi điểm kết nối.

Lỗi 5: Không đo điện trở sau khi thi công Bàn giao công trình mà không kiểm tra — đây là sai lầm nguy hiểm nhất. Giải pháp: Đo điện trở đất ngay sau khi lắp đặt. Lưu biên bản kết quả đo.

Lỗi 6: Dùng cọc kém chất lượng Cọc mạ kẽm mỏng, không rõ xuất xứ bị ăn mòn nhanh. Hệ thống mất tác dụng sau 2 – 3 năm. Giải pháp: Chọn cọc nhập khẩu có đầy đủ CO/CQ, đạt chuẩn UL 467.

Để thi công đúng kỹ thuật ngay từ đầu, tham khảo thêm: Hướng dẫn chi tiết cách thi công hệ thống chống sét an toàn và đúng kỹ thuật.

---

9. Bảo Trì Hệ Thống Tiếp Địa Định Kỳ

Lắp đặt xong không có nghĩa là xong vĩnh viễn. Hệ thống tiếp địa cần được bảo trì định kỳ.

Tần suất kiểm tra:

• Hàng năm: Đo lại điện trở tiếp địa (đặc biệt trước mùa mưa bão tháng 4 – 9).
• Mỗi 3 năm: Kiểm tra tình trạng cọc, mối hàn, dây đồng.
• Sau mỗi lần sét đánh mạnh: Kiểm tra toàn bộ hệ thống.

Theo TCVN 9385:2012, chu kỳ kiểm định tối thiểu là 12 tháng/lần đối với các công trình quan trọng.

---

10. Câu Hỏi Thường Gặp (FAQ)

❓ Cần bao nhiêu cọc tiếp địa cho một ngôi nhà dân dụng? Phụ thuộc vào điện trở suất đất. Với nhà dân thông thường, thường dùng 3 – 5 cọc bố trí hình tam giác. Sau khi đo điện trở, nếu vẫn > 10Ω thì bổ sung thêm.

❓ Cọc tiếp địa cần đóng sâu bao nhiêu? Cọc phải đóng ngập hoàn toàn. Đỉnh cọc cách mặt đất 10 – 15cm (tính từ đáy rãnh). Với cọc nối dài (coupled rod), có thể đóng đến 4,8m hoặc sâu hơn nếu cần.

❓ Điện trở tiếp địa bao nhiêu là đạt? Theo TCVN 9385:2012: ≤ 10Ω cho hệ thống chống sét trực tiếp. ≤ 4Ω cho hệ thống chống sét lan truyền và bảo vệ thiết bị điện.

❓ Có thể dùng chung cọc tiếp địa cho chống sét và bảo vệ điện không? Được — nếu điện trở đất đáp ứng yêu cầu của cả hai hệ thống (thường ≤ 4Ω). Trong nhiều trường hợp, thiết kế chung giúp tiết kiệm chi phí đáng kể.

❓ Nên mua cọc tiếp địa loại nào? Với công trình dân dụng: Cọc thép mạ đồng D14 × 2,4m là lựa chọn cân bằng giữa chi phí và hiệu quả. Với công trình công nghiệp quan trọng: Dùng cọc đồng nguyên chất D16 × 2,4m. Xem chi tiết sản phẩm tại danh mục cọc tiếp địa chống sét.

---

Kết Luận

Cách bố trí cọc tiếp địa đúng tiêu chuẩn là nền tảng của mọi hệ thống chống sét hiệu quả.

Không đủ cọc — điện trở đất cao — dòng sét không thoát. Cọc quá gần nhau — hiệu ứng màn che — lãng phí vật tư. Không đo điện trở sau thi công — rủi ro ẩn — mất an toàn.

Ba yếu tố quyết định thành công:

1. Khảo sát đất kỹ trước khi chọn sơ đồ bố trí.
2. Tuân thủ khoảng cách cọc tối thiểu bằng chiều dài cọc.
3. Đo điện trở đất sau thi công và bảo trì định kỳ mỗi năm.

Nếu bạn cần tư vấn kỹ thuật hoặc cần nguồn cung cấp vật tư chống sét chính hãng — từ kim thu sét, cọc tiếp địa đến dây đồng trần và hóa chất GEM — hãy tham khảo đầy đủ tại vattuchongset.com.vn.

Bảo vệ công trình của bạn — trước khi sét đánh, không phải sau.

---

Tóm tắt thông tin kỹ thuật nhanh:

• Khoảng cách cọc tối thiểu = chiều dài cọc (lý tưởng: 2× chiều dài)
• Điện trở tiếp địa yêu cầu: ≤ 10 Ω (chống sét trực tiếp), ≤ 4 Ω (chống sét lan truyền)
• Tiêu chuẩn áp dụng: TCVN 9385:2012, TCVN 9358:2012
• Kết nối cọc: Hàn hóa nhiệt, dây đồng trần M50mm² trở lên
• Kiểm tra định kỳ: 12 tháng/lần theo TCVN 9385:2012
