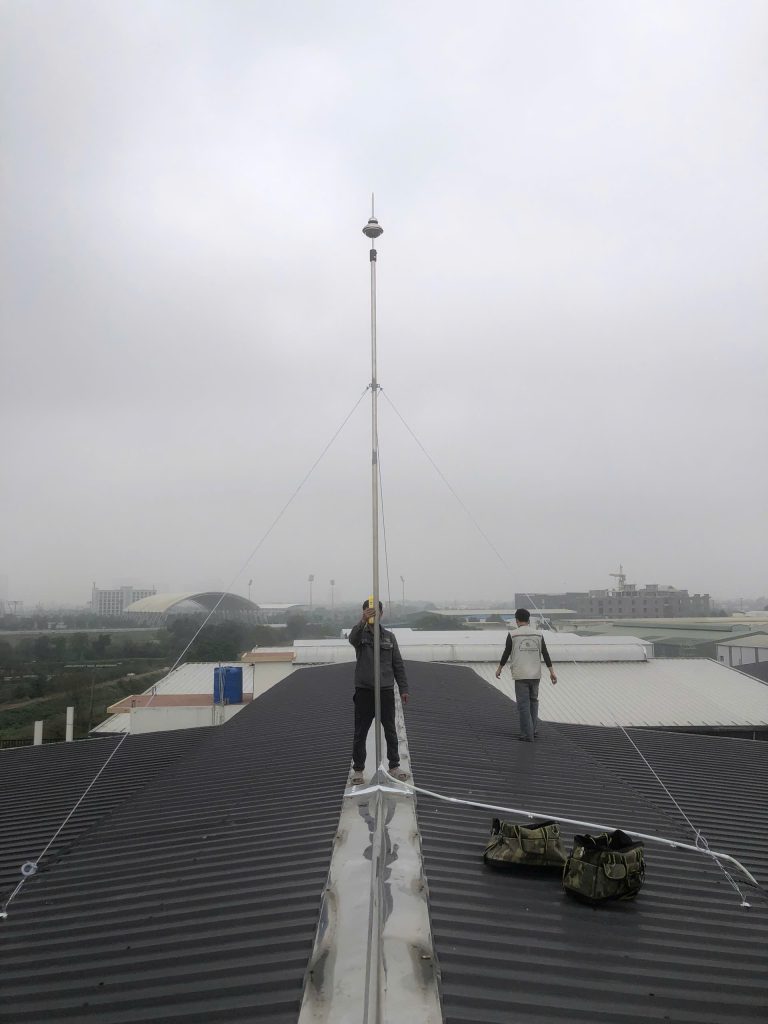

Lắp kim thu sét trên mái tôn: vị trí lắp, gá đỡ, đi dây an toàn

Trong những năm gần đây, việc lắp kim thu sét mái tôn trở thành nhu cầu thiết yếu nhằm bảo vệ các công trình xây dựng khỏi nguy cơ thiên tai do sét đánh. Mái tôn vốn là thiết kế phổ biến tại nhiều nhà dân, nhà xưởng và các công trình công nghiệp, do đó việc bố trí kim thu sét đúng kỹ thuật, an toàn và hiệu quả là vấn đề được rất nhiều chủ đầu tư quan tâm.

1. Tổng quan về kim thu sét và vai trò khi lắp đặt trên mái tôn

Kim thu sét là thiết bị thu hút và dẫn dòng sét trực tiếp xuống đất, tránh gây thiệt hại về người và tài sản. Khi được lắp đặt trên mái tôn, kim thu sét giúp bảo vệ toàn bộ kết cấu mái tránh va đập trực tiếp của sét. Với vật liệu mái tôn nhẹ, dễ cháy và độ dẫn điện kém hơn bê tông hoặc ngói, việc lắp kim thu sét mái tôn đúng vị trí và đảm bảo dây thoát sét an toàn càng trở nên quan trọng.

2. Vị trí lắp kim thu sét trên mái tôn

Để phát huy tối đa hiệu quả bảo vệ, vị trí lắp kim thu sét trên mái tôn cần được lựa chọn chính xác dựa trên nguyên lý vùng bảo vệ và cấu trúc mái.

2.1. Các tiêu chí chọn vị trí

• Vị trí cao nhất: Kim thu sét phải đặt ở vị trí cao nhất của mái để đảm bảo sét đánh xuống kim thu sét thay vì các vị trí khác trên công trình.
• Khoảng cách đến các bộ phận kim loại trên mái: Tránh đặt kim thu sét gần các bộ phận kim loại có thể dẫn sét không kiểm soát, gây hiện tượng phóng điện không mong muốn.
• Phân bổ đều trên diện tích mái: Đặc biệt với mái tôn diện tích lớn, có thể cần nhiều kim thu sét để đảm bảo vùng bảo vệ phủ khắp.

2.2. Nguyên lý vùng bảo vệ

Vùng bảo vệ của kim thu sét chính là khu vực mà sét được thu hút và không đánh xuống các vị trí bên trong vùng. Các phương pháp xác định vùng bảo vệ phổ biến gồm: góc bảo vệ, quả cầu lăn và mô hình lưới. Tìm hiểu chi tiết về vùng bảo vệ chống sét sẽ giúp bạn hiểu đúng nguyên lý thiết kế vị trí lắp đặt kim thu sét trên mái tôn.

2.3. Tối ưu chiều cao cột đỡ kim thu sét trên mái tôn

Chiều cao cột đỡ kim thu sét là yếu tố quyết định vùng bảo vệ đồng thời đạt thẩm mỹ và an toàn. Thông thường, chiều cao cột đỡ cần được tính toán dựa trên chiều cao tổng thể công trình và các yếu tố kiến trúc. Để hiểu rõ hơn, bạn có thể tham khảo thêm Chọn chiều cao cột đỡ kim thu sét: dựa trên vùng bảo vệ và kiến trúc.

3. Gá đỡ kim thu sét trên mái tôn

Gá đỡ kim thu sét đóng vai trò vô cùng quan trọng nhằm đảm bảo kim thu sét được giữ cố định, bền bỉ dưới mọi điều kiện thời tiết và không gây ảnh hưởng đến kết cấu mái tôn.

3.1. Yêu cầu kỹ thuật cho gá đỡ

• Vật liệu chắc chắn, chống ăn mòn: Thường sử dụng inox hoặc thép được mạ kẽm đảm bảo độ bền lâu dài.
• Không làm thủng hoặc gây rò rỉ mái tôn: Gá đỡ phải được thiết kế sao cho không làm ảnh hưởng đến tính năng chống thấm và cách nhiệt của mái.
• Dễ dàng tháo lắp, bảo trì: Khi cần kiểm tra hoặc sửa chữa, gá đỡ phải tiện thao tác.

3.2. Các kiểu gá đỡ phổ biến

• Gá đỡ kẹp mái tôn: Được kẹp trực tiếp lên sóng mái tôn mà không cần khoan đục, giữ nguyên tính nguyên bản của mái.
• Gá đỡ chân đứng (chân nhện): Với chiều cao cột đỡ lớn, chân đế được cố định trên hệ khung hoặc cầu mái bằng bulong liên kết chắc chắn.
• Gá đỡ kết hợp giá đỡ tường: Đối với những công trình có cấu trúc mái phức tạp, có thể kết hợp gá đỡ trên tường để tăng thêm độ cứng.

4. Đi dây an toàn trên mái tôn khi lắp kim thu sét

Dây thoát sét là bộ phận dẫn sét từ kim thu sét trên mái xuống hệ thống tiếp địa, đảm bảo dòng sét được lan truyền an toàn xuống đất. Việc đi dây chính xác theo nguyên tắc kỹ thuật không chỉ tăng hiệu quả chống sét mà còn đảm bảo an toàn cho công trình.

4.1. Nguyên tắc đi dây thoát sét trên mái tôn

• Đi dây thẳng, không có góc vuông: Góc vuông gây tăng điện trở và điểm nóng, dễ gây phóng điện.
• Khoảng cách cố định đến mái tôn: Dây thoát sét cần được giữ cách mái tôn một khoảng tối thiểu (20-30cm) để tránh hiện tượng phóng điện qua mái tôn.
• Đảm bảo số lượng dây cáp đủ cho dòng sét lớn: Đặc biệt quan trọng với những mái tôn diện tích lớn, cần dùng đôi hoặc nhiều dây để giảm điện trở.
• Tiếp đất tốt: Dây thoát sét phải được kết nối chắc chắn với hệ thống tiếp địa.

4.2. Vật liệu dây thoát sét

Dây thoát sét thường sử dụng cáp đồng và dây thép bọc kẽm hoặc thép không gỉ. Việc lựa chọn vật liệu phù hợp không chỉ đảm bảo dẫn điện tốt mà còn chống ăn mòn, tăng tuổi thọ hệ thống. Để nắm chi tiết về dây thoát sét và nguyên tắc đi dây đúng kỹ thuật, bạn có thể tham khảo thêm: Dây/cáp thoát sét là gì? Nguyên tắc đi dây đúng kỹ thuật.

5. Lưu ý quan trọng khi lắp kim thu sét mái tôn

• Kiểm tra tính phù hợp hệ thống chống sét với kiến trúc mái tôn: Tham khảo và lựa chọn loại kim thu sét phù hợp với từng loại công trình tại Chọn kim thu sét theo công trình.
• Đảm bảo chống rò rỉ và chống gỉ sét: Khi khoan, bắt bulong gá đỡ phải xử lý chống thấm tuyệt đối.
• Bảo trì định kỳ: Việc kiểm tra dây thoát sét, cột đỡ và tiếp địa định kỳ giúp phát hiện và xử lý kịp thời các hư hỏng nhằm duy trì hiệu quả bảo vệ.

6. Tổng kết

Việc lắp kim thu sét mái tôn đúng kỹ thuật, đảm bảo vị trí lắp đặt, thiết kế gá đỡ phù hợp và đi dây thoát sét an toàn là yếu tố quyết định đảm bảo hiệu quả phòng chống sét cho công trình sử dụng mái tôn. Chủ đầu tư và kỹ sư cần nắm vững các nguyên lý, tiêu chuẩn kỹ thuật, đồng thời lựa chọn thiết bị, vật tư chất lượng để tối ưu sự an toàn và bền bỉ trong quá trình sử dụng.

Nếu bạn muốn tìm hiểu sâu hơn về các giải pháp chống sét, có thể tham khảo thêm các bài viết chuyên sâu như:

• Chống sét trực tiếp: kim thu sét, dây thoát sét, vùng bảo vệ & thi công
• So sánh ESE vs kim cổ điển: chọn loại nào cho từng công trình
• 15 hiểu lầm phổ biến về chống sét khiến làm sai mà vẫn tốn tiền
