Hồ sơ nghiệm thu chống sét gồm những gì? (bản vẽ, đo kiểm, biên bản)

Hồ sơ nghiệm thu chống sét là bộ tài liệu kỹ thuật quan trọng thể hiện quá trình thi công, kiểm tra và đánh giá chất lượng hệ thống chống sét. Hồ sơ này bao gồm các thành phần chủ yếu như bản vẽ thiết kế và thi công, kết quả đo kiểm điện trở tiếp địa, biên bản nghiệm thu và các chứng nhận liên quan. Đây là cơ sở pháp lý và kỹ thuật để đảm bảo hệ thống chống sét hoạt động hiệu quả và an toàn trước khi bàn giao cho chủ đầu tư.

Theo tiêu chuẩn TCVN 9385:2012 và các quy định hiện hành, hồ sơ nghiệm thu chống sét phải có đầy đủ các tài liệu như: bản vẽ hoàn công, báo cáo đo điện trở nối đất với kết quả đáp ứng yêu cầu ≤10Ω đối với hệ tiếp địa thông thường, biên bản nghiệm thu công trình, tài liệu hướng dẫn vận hành và bảo trì.

Ví dụ, tại một dự án nhà máy sản xuất điện ở miền Bắc, hồ sơ nghiệm thu do nhà thầu cung cấp bao gồm bản vẽ chi tiết hệ thống chống sét lan truyền, kết quả đo điện trở tiếp địa ghi rõ từng điểm đo, biên bản có chữ ký của đơn vị thi công, tư vấn giám sát và chủ đầu tư. Tất cả thể hiện sự minh bạch và chất lượng của hệ thống chống sét.

Tham khảo thêm Tiêu chuẩn & nghiệm thu chống sét: nguyên tắc thiết kế, đo kiểm, hồ sơ.

Bản vẽ nghiệm thu chống sét – vai trò và nội dung thiết yếu

Bản vẽ nghiệm thu chống sét đóng vai trò làm tài liệu kỹ thuật chi tiết thể hiện thiết kế thực tế của hệ thống chống sét sau khi thi công hoàn thiện. Bản vẽ này giúp các bên liên quan dễ dàng kiểm tra, giám sát và thực hiện bảo trì về sau.

Nội dung bản vẽ nghiệm thu thường bao gồm sơ đồ vị trí kim thu sét (ESE hoặc kim thu sét truyền thống), hệ thống dây dẫn từ kim thu sét tới hố kiểm tra tiếp địa, vị trí và chi tiết các cọc tiếp địa hoặc bản tiếp địa, cấu tạo hố kiểm tra, vị trí lắp đặt thiết bị SPD (thiết bị chống sét lan truyền).

Trong dự án khu đô thị mới, bản vẽ hoàn công thể hiện rõ việc cải tạo đất xung quanh cọc tiếp địa nhằm giảm điện trở đất, đồng thời bản vẽ thể hiện các mối nối được hàn hóa nhiệt đảm bảo chất lượng kết nối. Đây là minh chứng cho việc tuân thủ nghiêm ngặt quy trình thi công chống sét.

Xem thêm Thi công tiếp địa chống sét: đào rãnh, đóng cọc, mối nối, hố kiểm tra để hiểu chi tiết về bản vẽ và thi công.

Báo cáo đo kiểm chống sét trong hồ sơ nghiệm thu gồm những gì?

Báo cáo đo kiểm chống sét là tài liệu quan trọng chứng minh hệ thống tiếp địa và chống sét đạt tiêu chuẩn kỹ thuật. Nó bao gồm các kết quả đo điện trở tiếp địa, kiểm tra độ bền mối nối, đo điện trở nối đất của từng phần hệ thống để đánh giá mức độ an toàn và hiệu quả chống sét.

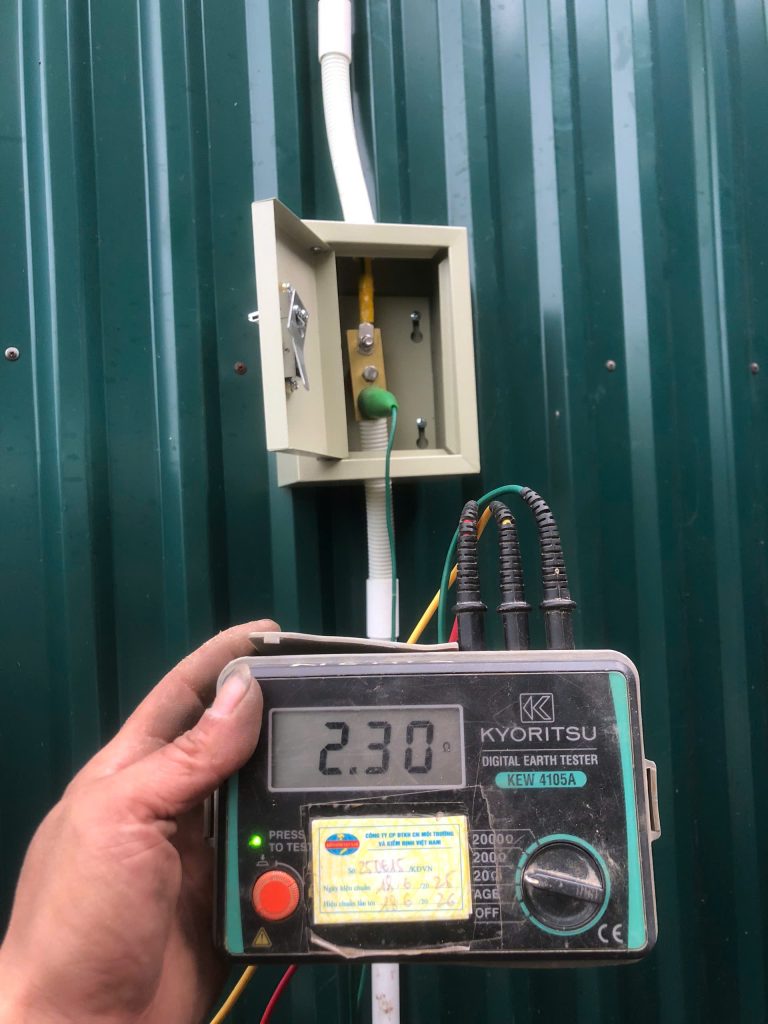

Kết quả đo điện trở tiếp địa trong các báo cáo thường dùng máy đo điện trở tiếp đất chuyên dụng chuẩn Hioki, AEMC hoặc Megger, với tiêu chuẩn điện trở tối đa ≤10Ω hoặc theo quy định cụ thể cho từng công trình. Ngoài ra, báo cáo còn liệt kê các điểm đo, sơ đồ vị trí đo, điều kiện đo và các chỉ số về điện trở suất đất.

Báo cáo đo kiểm của công trình trung tâm thương mại tại TP.HCM ghi rõ các kết quả đo tại 5 điểm tiếp địa khác nhau, kết quả trung bình đạt 5.2Ω, thấp hơn nhiều so với giới hạn cho phép. Biên bản cũng kèm theo hình ảnh chứng thực và chữ ký xác nhận của nhà thầu, tư vấn giám sát và khách hàng.

Tham khảo Mẫu biên bản đo kiểm chống sét/tiếp địa + các chỉ tiêu cần có để hiểu rõ các chỉ tiêu đo kiểm bắt buộc.

Biên bản nghiệm thu chống sét – nội dung và vai trò pháp lý

Biên bản nghiệm thu chống sét là tài liệu pháp lý ghi nhận quá trình kiểm tra, đánh giá và bàn giao hệ thống chống sét hoàn chỉnh giữa các bên. Đây là căn cứ quan trọng để chứng minh hệ thống đã thi công, đo kiểm và nghiệm thu đạt yêu cầu kỹ thuật antes không còn sai sót.

Biên bản thường bao gồm các nội dung như thông tin công trình, đơn vị thi công, thiết bị sử dụng, kết quả đo kiểm, các chỉnh sửa hoặc yêu cầu khắc phục (nếu có), và chữ ký đại diện nhà thầu, chủ đầu tư, tư vấn giám sát. Theo quy định, biên bản này phải được lưu trữ đầy đủ, phục vụ công tác bảo trì về sau.

Trong dự án thi công hệ thống chống sét cho nhà máy điện gió tại miền Trung, biên bản nghiệm thu có ghi nhận quá trình đo kiểm điện trở tiếp địa, kiểm tra mối nối hàn hóa nhiệt, và đánh giá toàn bộ hệ thống SPD. Các bên ký xác nhận xác nhận hoàn thành theo đúng hợp đồng thi công.

Bạn có thể xem thêm nội dung chi tiết tại Checklist nghiệm thu chống sét: hạng mục cần kiểm tra trước bàn giao.

Quy trình lập hồ sơ nghiệm thu chống sét và các lưu ý quan trọng

Quy trình lập hồ sơ nghiệm thu chống sét bao gồm các bước cơ bản: thiết kế hệ thống chống sét phù hợp với phân cấp bảo vệ (LPL) và đánh giá rủi ro sét, thi công theo bản vẽ thiết kế, đo kiểm điện trở tiếp địa và các chỉ tiêu kỹ thuật, lập biên bản nghiệm thu và bàn giao hồ sơ hoàn chỉnh.

Việc lập hồ sơ đòi hỏi sự phối hợp chặt chẽ giữa đơn vị thi công, tư vấn giám sát và chủ đầu tư. Các thiết bị phải đạt tiêu chuẩn chất lượng, mối nối phải được hàn hóa nhiệt đảm bảo bền chắc. Kết quả đo kiểm phải đáp ứng các tiêu chí trong tiêu chuẩn nghiệm thu chống sét như điện trở tiếp địa, khoảng cách an toàn separation distance, và phối hợp SPD chính xác.

Một đơn vị thi công chuyên nghiệp tại Hà Nội sau khi hoàn thành thi công hệ thống tiếp địa đã tiến hành đo điện trở tiếp địa với phương pháp 3 điểm (điện trở 3 – pole) dùng thiết bị hiện đại và lập biên bản đo kiểm rõ ràng. Hồ sơ nghiệm thu được hoàn thiện với bộ tài liệu đầy đủ và gửi đến chủ đầu tư theo đúng quy trình.

Để đảm bảo quy trình và kỹ thuật chính xác, nên tham khảo Phân cấp bảo vệ (LPL) ảnh hưởng tới thiết kế chống sét như thế nào và Đánh giá rủi ro sét.
