TCVN 9385:2012 Là Gì? Toàn Tập Hướng Dẫn Thiết Kế & Thi Công Chống Sét Chuẩn Quốc Gia

TCVN 9385:2012 là Tiêu chuẩn Quốc gia của Việt Nam quy định chi tiết về hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét cho công trình xây dựng. Tiêu chuẩn này thiết lập các thông số kỹ thuật bắt buộc nhằm đảm bảo an toàn tuyệt đối cho con người và tài sản trước rủi ro sét đánh.

Việt Nam nằm ở tâm giông châu Á – một trong ba vùng có hoạt động giông sét mạnh nhất thế giới. Theo thống kê từ Viện Vật lý Địa cầu, nước ta hứng chịu khoảng 2 triệu cú sét đánh xuống đất mỗi năm. Hậu quả của những tia sét không chỉ dừng lại ở việc hư hỏng thiết bị mà còn đe dọa trực tiếp đến tính mạng con người và an toàn cháy nổ của toàn bộ khu vực. Để chuẩn hóa công tác phòng chống thiên tai này, việc tuân thủ nghiêm ngặt TCVN 9385:2012 trong thiết kế hệ thống chống sét là yêu cầu tiên quyết đối với mọi kỹ sư, nhà thầu và chủ đầu tư.

Bài viết dưới đây sẽ phân tích chuyên sâu mọi khía cạnh của tiêu chuẩn này, giúp bạn nắm vững các nguyên tắc cốt lõi để áp dụng vào thực tế thi công một cách chuẩn xác nhất.

---

TCVN 9385:2012 là gì? Nguồn gốc và cơ quan ban hành

TCVN 9385:2012 (tên tiếng Anh đầy đủ: Protection of structures against lightning – Guide for design, inspection and maintenance) là bộ tài liệu quy chuẩn kỹ thuật cao nhất tại Việt Nam hiện nay hướng dẫn chi tiết về cách thức thiết kế, lắp đặt, đánh giá và bảo dưỡng hệ thống chống sét.

Về nguồn gốc và tính pháp lý:

• Chuyển đổi: Tiêu chuẩn này được chuyển đổi từ nền tảng của tiêu chuẩn cũ là TCXDVN 46:2007, nhằm cập nhật và khắc phục những hạn chế của phiên bản trước đó, đáp ứng tốc độ đô thị hóa nhanh chóng.

• Tham chiếu quốc tế: Nội dung cốt lõi của TCVN 9385:2012 được biên dịch và tham chiếu chặt chẽ từ tiêu chuẩn BS 6651:1999 nổi tiếng của Viện Tiêu chuẩn Anh (BSI). Điều này mang lại giá trị thực tiễn và tính hội nhập cao cho ngành xây dựng Việt Nam.

• Đơn vị biên soạn & Ban hành: Tiêu chuẩn do Viện Khoa học Công nghệ Xây dựng (thuộc Bộ Xây dựng) dày công nghiên cứu biên soạn, được Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định kỹ lưỡng, và chính thức được Bộ Khoa học và Công nghệ ban hành vào năm 2012.

Việc hiểu rõ nguồn gốc của tiêu chuẩn giúp các nhà thầu cơ điện tại các khu vực trọng điểm như Hà Nội, TPHCM hay Bình Dương tự tin hơn khi đệ trình hồ sơ nghiệm thu hệ thống tiếp địa với cơ quan chức năng, đặc biệt là cảnh sát PCCC.

Phạm vi áp dụng của tiêu chuẩn chống sét TCVN 9385:2012

Không phải công trình nào cũng áp dụng chung một khuôn mẫu chống sét. Theo quy định, tiêu chuẩn này phân loại rất rõ ràng các đối tượng cần được bảo vệ.

1. Đối tượng công trình bắt buộc áp dụng

Tiêu chuẩn được thiết kế để bao phủ đa dạng các loại hình kiến trúc và nhu cầu sử dụng:

• Công trình xây dựng thông thường: Bao gồm nhà ở dân dụng, biệt thự, khu chung cư, nhà xưởng công nghiệp, và các tòa nhà văn phòng, nhà cao tầng.

• Công trình mang tính chất đặc biệt (Nguy cơ cao): Đây là nhóm phải áp dụng tiêu chuẩn ở mức độ khắt khe nhất, bao gồm: Kho chứa chất nổ, nhà máy sản xuất thuốc nổ, kho chứa nhiên liệu (xăng dầu, khí đốt), nhà máy hóa chất.

• Công trình mang tính tạm thời: Các kết cấu cao vươn lên không trung trong thời gian ngắn như cần cẩu tháp thi công, khán đài kết cấu khung thép ngoài trời.

• Bảo vệ hệ thống điện tử nhạy cảm: Các trung tâm dữ liệu (Data Center), phòng máy chủ lưu trữ dữ liệu điện tử, trạm viễn thông cần hệ thống chống sét lan truyền và nối đất triệt để.

2. Các công trình không thuộc phạm vi điều chỉnh

⚠️ Cần đặc biệt lưu ý, TCVN 9385:2012 không áp dụng cho:

• Các công trình khai thác, thăm dò dầu khí trên biển (Offshore platforms) do đặc thù môi trường và vật lý hoàn toàn khác biệt.

• Các công trình ứng dụng công nghệ chống sét đặc biệt, phi truyền thống (như công nghệ phân tán điện tích) chưa được quy chuẩn hóa trong bộ tài liệu này.

---

Nội dung kỹ thuật cốt lõi: Thiết kế hệ thống chống sét đạt chuẩn

Chức năng nguyên bản của hệ thống chống sét

Theo TCVN 9385:2012, một hệ thống chống sét không có nhiệm vụ “ngăn chặn” sét đánh (vì đây là hiện tượng tự nhiên không thể cản trở), mà chức năng chính của nó là thu hút tia sét chủ động đánh vào bộ phận thu sét (thay vì đánh vào mái nhà hay kết cấu quan trọng). Sau đó, hệ thống sẽ dẫn toàn bộ dòng điện sét (có thể lên tới hàng trăm kilo-Ampe) xuống đất một cách an toàn và tiêu tán chúng, bảo vệ sự toàn vẹn cho công trình và thiết bị bên trong.

5 Thông số kỹ thuật “Sống Còn” cần ghi nhớ

Để một hệ thống được đánh giá là đạt chuẩn theo TCVN 9385:2012, các kỹ sư thiết kế và đơn vị thi công phải tuân thủ nghiêm ngặt bảng thông số sau:

3 Phương pháp thiết kế vùng bảo vệ tối ưu

Tùy thuộc vào kiến trúc của tòa nhà, TCVN 9385:2012 đưa ra 3 phương pháp toán học để phác thảo vùng bảo vệ của kim thu sét:

1. Phương pháp góc bảo vệ (Protective Angle Method): Đây là phương pháp truyền thống, đơn giản nhất. Áp dụng chủ yếu cho các công trình dân dụng, nhà thấp tầng (cao ≤ 20m). Vùng bảo vệ được tính như một hình nón úp xuống với đỉnh là mũi kim thu sét, góc mở của hình nón thường lấy là 45° hoặc tính toán theo cấp bảo vệ. Bất cứ vật thể nào nằm gọn trong hình nón này đều được an toàn.

2. Phương pháp quả cầu lăn (Rolling Sphere Method):

   Đây là phương pháp ưu việt và chính xác nhất cho các công trình có kiến trúc phức tạp, kiến trúc mái nhiều tầng, hoặc nhà siêu cao tầng. Tưởng tượng một quả cầu khổng lồ (bán kính R phụ thuộc vào cấp bảo vệ, ví dụ R = 20m, 30m, 45m, 60m) lăn trên toàn bộ bề mặt công trình. Điểm nào quả cầu chạm vào tòa nhà, điểm đó có nguy cơ bị sét đánh và cần đặt kim thu sét.

3. Phương pháp lưới (Faraday Cage Method):

   Được ứng dụng mạnh mẽ cho các nhà xưởng khu công nghiệp có mái bằng hoặc mái độ dốc nhỏ, trải rộng trên diện tích lớn (hàng chục nghìn m2). Người ta sẽ đan một hệ thống dây cáp đồng trần trên mái nhà thành các ô lưới (ví dụ 10m x 10m hoặc 20m x 20m). Phương pháp này giúp phân tán dòng sét cực kỳ hiệu quả.

---

Cấu tạo hệ thống chống sét hoàn chỉnh theo tiêu chuẩn

Theo sát tài liệu TCVN 9385:2012, cấu trúc của một hệ thống chống sét trực tiếp toàn diện không thể thiếu 3 bộ phận liên hoàn:

1. Bộ phận thu sét (Mạng thu sét)

Đây là điểm tiếp xúc đầu tiên với dòng sét. Tùy theo thiết kế, bộ phận này có thể là:

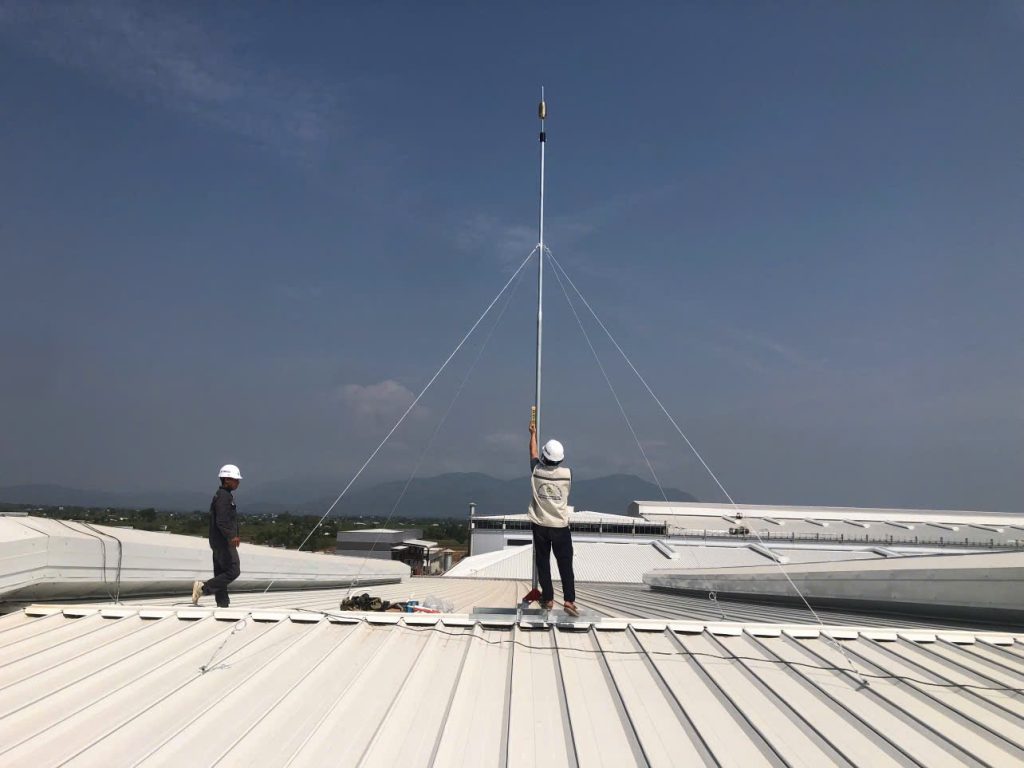

• Kim thu sét thẳng đứng: Bằng đồng hoặc thép mạ kẽm. Hiện nay, các loại kim thu sét tia tiên đạo (ESE) phát tia chấn động sớm đang rất được ưa chuộng nhờ bán kính bảo vệ rộng.

• Dây thu sét nằm ngang: Căng ngang qua các điểm cao của công trình.

• Lưới thu sét: Đan trên bề mặt mái, thường dùng cho mái phẳng.

2. Bộ phận dẫn sét (Mạng thoát sét)

Bao gồm hệ thống dây cáp đồng (trần hoặc bọc nhựa) chạy dọc theo thân công trình, kết nối từ kim thu sét trên mái nhà thẳng xuống bãi tiếp địa dưới đất. Yêu cầu quan trọng nhất là tuyến đi cáp phải thẳng nhất có thể, tránh các góc cua gập gắt (<90 độ) vì dòng điện cao tần của sét có xu hướng phóng thẳng, góc gập khúc sẽ gây đứt cáp và cháy nổ.

3. Bộ phận tiếp địa (Hệ thống nối đất)

Đây là phần chịu trách nhiệm tiêu tán năng lượng khổng lồ của tia sét vào lòng đất. Bao gồm:

• Cọc tiếp địa: Đóng sâu vào lòng đất (đường kính tối thiểu D16, dài 2.4m).

• Dây tiếp địa: Liên kết các cọc lại với nhau tạo thành một mạng lưới tản dòng.

• Mối nối: Phải cực kỳ chắc chắn, tiêu chuẩn khuyến cáo sử dụng phương pháp hàn hóa nhiệt để liên kết cáp và cọc, giúp mối nối trơ với sự ăn mòn dưới lòng đất.

• Hố kiểm tra điện trở: Nơi để định kỳ thả máy đo vào kiểm tra thông số điện trở (≤ 10 Ohm).

---

Yêu cầu nghiêm ngặt về kiểm tra, nghiệm thu và bảo trì

TCVN 9385:2012 không chỉ hướng dẫn cách làm, mà còn bắt buộc duy trì chất lượng hệ thống theo thời gian. Sự ăn mòn của môi trường nhiệt đới gió mùa tại Việt Nam làm hệ thống kim loại suy giảm tuổi thọ rất nhanh.

Tiêu chuẩn quy định, khi bàn giao công trình, hồ sơ hoàn công hệ thống chống sét phải minh bạch và ghi rõ:

1. Bản vẽ hoàn công: Thể hiện chính xác tuyến đi của toàn bộ dây dẫn sét (kể cả phần đi ngầm trong bê tông nếu có).

2. Sơ đồ bãi tiếp địa: Chỉ rõ tọa độ, khu vực đặt các cực nối đất (cọc tiếp địa) dưới lòng đất.

3. Danh mục vật tư: Chủng loại, xuất xứ của vật tư dẫn sét, kim thu sét đã sử dụng.

4. Biện pháp thi công: Chi tiết cách thức cố định dây dẫn vào công trình, đặc biệt là các điểm khoan cắt trên mái nhà cần có biện pháp chống thấm hoàn trả kỹ lưỡng.

Quy định bảo trì: Hệ thống phải được kiểm tra bằng mắt thường và đo điện trở định kỳ ít nhất 1 năm/lần (tốt nhất là trước mỗi mùa mưa bão).

---

Các tiêu chuẩn liên quan cần kết hợp khi thiết kế

Để có một giải pháp bảo vệ an toàn 360 độ, kỹ sư M&E không thể chỉ dùng độc lập một tiêu chuẩn. TCVN 9385:2012 cần được song hành cùng các quy chuẩn sau:

• TCVN 9888-3:2013 (IEC 62305-3:2010): Đề cập sâu hơn về quản lý rủi ro sét đánh, thiệt hại vật chất và các biện pháp bảo vệ con người bên trong tòa nhà.

• QCVN 32:2020/BTTTT: Đây là Quy chuẩn kỹ thuật quốc gia bắt buộc đối với công tác chống sét cho các trạm viễn thông và mạng lưới cáp ngoại vi (nơi có hệ thống thiết bị điện tử siêu nhạy cảm).

Việc áp dụng đa tiêu chuẩn là yêu cầu tiên quyết khi thiết kế cho các dự án khu công nghiệp lớn, đặc biệt là các cơ sở có nguy cơ cháy nổ cao (trạm xăng dầu, kho đạn dược, nhà máy giấy).

---

Giải pháp thi công chống sét chuẩn TCVN 9385:2012 từ GOLDWELD

Để đáp ứng các chỉ tiêu khắt khe của TCVN 9385:2012, đặc biệt là việc duy trì mức điện trở nối đất ≤ 10 Ohm ổn định trong suốt nhiều thập kỷ, vật tư thi công đóng vai trò quyết định.

Thương hiệu GOLDWELD tự hào là đơn vị cung cấp hệ sinh thái vật tư chống sét và tiếp địa toàn diện, tuân thủ 100% các tiêu chuẩn TCVN và quốc tế:

• Khuôn và Thuốc hàn hóa nhiệt GOLDWELD: Đảm bảo liên kết phân tử giữa cọc đồng và cáp đồng. Mối hàn sinh ra hoàn toàn không bị oxy hóa hay rỉ sét dưới tác động của đất ẩm, ưu việt hơn hẳn phương pháp dùng kẹp đồng truyền thống (dễ bị lỏng và tăng điện trở sau 1-2 năm).

• Cọc tiếp địa đồng nguyên chất: Đạt chuẩn đường kính D16, khả năng tản dòng cực nhanh.

• Hóa chất giảm điện trở đất (GEM): Giải pháp cứu cánh cho các công trình thi công tại khu vực đồi núi đá (như Tây Nguyên, miền núi phía Bắc) nơi có điện trở suất của đất rất cao, giúp đưa mức điện trở về dưới 10 Ohm dễ dàng.

⚡ Bạn đang vướng mắc trong khâu thiết kế hay tìm kiếm vật tư tiếp địa đạt chuẩn cho dự án? > Đừng để những sai sót nhỏ gây hậu quả khôn lường. Liên hệ ngay với chuyên gia của GOLDWELD để nhận bản vẽ tư vấn miễn phí và báo giá vật tư chống sét với mức chiết khấu tốt nhất thị trường!

---

Những câu hỏi thường gặp (PAA)

1. TCVN 9385:2012 có phải là tiêu chuẩn bắt buộc không?

Có. Dù mang tên là “Tiêu chuẩn” (khác với “Quy chuẩn” mang tính luật định cứng), nhưng đối với hệ thống chống sét, các cơ quan thẩm duyệt PCCC và sở Xây dựng đều lấy TCVN 9385:2012 làm cơ sở tham chiếu bắt buộc để cấp phép nghiệm thu công trình đưa vào sử dụng.

2. Điện trở tiếp địa chống sét theo quy định tối đa là bao nhiêu?

Theo TCVN 9385:2012, giá trị điện trở tiếp địa cho hệ thống chống sét trực tiếp (bảo vệ tòa nhà) bắt buộc phải nhỏ hơn hoặc bằng 10 Ohm (≤ 10 Ω) đo tại bất kỳ thời điểm nào trong năm.

3. Bao lâu thì phải đi đo kiểm tra điện trở chống sét một lần?

Theo quy định an toàn PCCC, hệ thống chống sét phải được đo đạc kiểm tra định kỳ tối thiểu 1 lần/năm. Đối với các khu vực có nguy cơ cao hoặc trạm hóa chất, xăng dầu, chu kỳ này có thể rút ngắn xuống 6 tháng/lần.

4. Nhà ở dân dụng cấp 4 có cần thiết kế hệ thống chống sét theo chuẩn này không?

Tiêu chuẩn không bắt buộc cứng nhắc cho nhà cấp 4 đứng đơn lẻ ở khu vực ít sét. Tuy nhiên, nếu nhà bạn nằm chơ vơ giữa cánh đồng, trên đồi cao, hoặc có lắp đặt các cột ăng ten, tấm pin năng lượng mặt trời trên mái, việc áp dụng phương pháp góc bảo vệ theo TCVN 9385:2012 là vô cùng cần thiết để bảo vệ tính mạng gia đình.
